Un luminaire XXL !

Luminairexxl   3

Difficulté:

On m'a demandé de créer un grand luminaire pour une table de salle à manger de 3m de long, dans un esprit "recyclage" et pour un coût le plus bas possible...

Les sources d'inspiration qui m'ont été soumises utilisaient des ampoules Led "à filament", du fil électrique tissé et des bocaux... dont acte, voyons ce que l'on peut faire de tout cela !

Matériel

Budget:

75 €
  • 1 grand plateau de bois
  • 10m de fil électrique effet tissé
  • 5 douilles E27
  • 5 ampoules E27 Led effet filament
  • 5 bocaux avec couvercle en fer
  • Un bout de grosse corde
  • Un ancien raccord de plafond en porcelaine
  • Divers cavaliers, sucres, boîte de dérivation...
  • 2 crochets costauds

Etape 1 : Préparer un grand support en bois

Luminairexxl   4

L'idée générale est de faire "pendre" 5 ampoules du plafond, en utilisant pour cela un grand support en bois.

Pour ma part, j'ai utilisé un plateau en hêtre qui avait pas mal de défaut et de beaux bords montrant bien la zone d'écorce du tronc, mais j'aurais aussi pu utiliser une belle branche directement coupée dans la nature, ou encore prendre un beau morceau de bois flotté comme il y en a au bord des lacs et rivière.

Mon plateau fait un peu moins de 2m50 de long pour 25cm de large et 3cm d'épaisseur => il pèse son pesant de cacahuètes, d'où la nécessité d'un accrochage sérieux au plafond : via deux crochets de chaîne sur plaque dégottés à 1€16 pièce chez Toolstation.

Il est poncé grossièrement pour enlever les résidus d'écorce et arrondir un peu ses formes ; puis traité avec une couche d'huile dure pour parquet puis une couche de cire incolore bien polie une fois sèche.

Etape 2 : Démonter les douilles E27

Trouvées encore chez Toolstation à moins de 4€ les 3 douilles, ce sont des douilles sans pas de vis et de piètre qualité, mais qui présentent quelques gros avantages :

- pas chères,

- facilement démontables,

- avec un clipsage de maintient bien costaud,

- et surtout qui ont un corps en plastique avec un diamètre juste inférieur à 23mm...

...or je possède un outil manuel permettant de faire des trous dans le métal d'un diamètre de 35mm exactement !

Il faut commencer par démonter ces douilles :

- un petit tournevis plat permet d'ouvrir les douilles en deux via deux clips en plastiques à écarter sur les côtés,

- on enlève la partie haute ainsi que le bout de plastique blanc qui maintien le fil électrique serré,

- puis il suffit d'introduire un petit tournevis plat à côté des connexions électriques pour retirer sans effort les fils associés !

Etape 3 : Percer les couvercles de bocaux

On commence par percer un trou de 10mm avec un foret à métaux, en prenant bien appui sur un bout de bois pour ne pas trop déformer le métal qui est très fin.

Ensuite, grâce à l'outil dont je dispose (un emporte-pièce Wolfcraft destiné à percer les éviers en inox, qui m'avait coûté moins de 10€ sur Amazon), c'est magique : il suffit de fisser l'ensemble et le trou se fait tout seul ou presque ! ;o)

Etape 4 : Adapter les douilles sur les couvercles

Il reste à pratiquer deux encoches de chaque côté des trous, pour l'écartement des deux clips des douilles : pour cela, j'ai utilisé une petite pince coupante puis une pince pour rabattre les languettes ainsi formées.

Ensuite, ça dépend de la planéité des couvercles ! :

- j'ai fait un premier essai avec des bocaux "Quattro stagioni" dont les couvercles sont bien plats => rien à faire dans ce cas,

- puis j'ai utilisé des bocaux "Familia Wisss" (moins chers ;o)) pour ce luminaire, et on n'arrive pas à re-clipser les douilles dans les trous, car les bords ne sont pas assez plats (présence d'écritures en relief) => il faut commencer par aplanir le bord des trous avec un petit marteau et en prenant appui sur une pièce de métal (le bord d'un étau dans mon cas).

Enfin, il suffit de câbler les fils électriques puis de reclipser les douilles en prenant les couvercles en sandwich : avec parfois un peu de persuasion (marteau et cale en bois), on obtient de belles "douilles à couvercles" bien solides !

Il suffira de visser les ampoules puis les parties en verre des bocaux pour avoir de beaux luminaires !

Etape 5 : Assembler le luminaire

Rien de compliqué ici :

- le plateau est percé avec une mèche de 6mm pour faire passer les 5 descente d'ampoules,

- à la sortie de chaque trou, je me suis amusé à fixer les rondelles issues du perçage des couvercle avec un petit clou,

- on passe le fil dans chaque trou en réglant la longueur voulue et on fait un simple petit nœud au dessus du plateau pour maintenir le fil en place,

- on relie tous les fils des ampoules ensemble via un sucre dans une boîte de dérivation, sans oublier d'ajouter le fil qui ira jusqu'au plafond pour raccorder le luminaire au réseau électrique.

Etape 6 : Mettre en place le luminaire

Luminairexxl   3

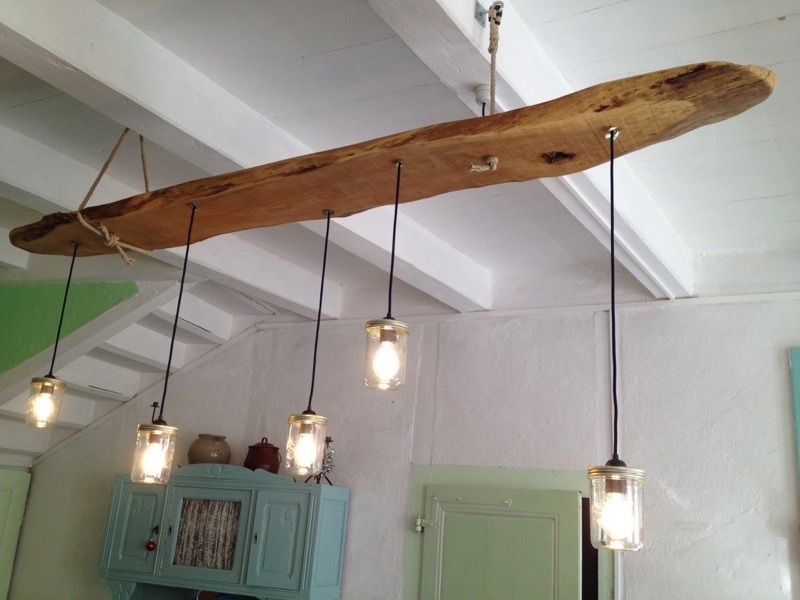

Pour accrocher le luminaire au plafond, j'ai fixé deux gros crochets sur les poutres associées, puis ce sont deux chutes de grosse corde de chanvre qui permettent d'y suspendre le plateau de hêtre :

- d'un côté, j'ai juste percé un trou de 13mm dans le plateau dans lequel passe un morceau de corde, maintenu par un simple petit nœud bien serré, et ce bout de corde dispose d'une épissure en anneau du côté plafond,

- de l'autre côté, la corde entoure le plateau de hêtre et forme une boucle fermée par un nœud de pêcheur (chaque extrémité de corde s'accroche à l'autre par un petit nœud) : cela me permet de régler la planéité du luminaire en faisant bouger le plateau de bois dans la corde : sans cela, il aurait fallu équilibrer très finement le luminaire avant sa mise en place... pas si facile !

Et pour le raccordement électrique, j'ai utilisé une boîte de raccordement en porcelaine comme on en trouve encore beaucoup sur les vides greniers pour quelques pièces !

Voilà, ça rend vraiment pas mal et on s'en tire pour environ 75€, ampoules et bocaux neufs compris, pour une 50aine d'euros sinon ! Ce qui coûte finalement le plus cher, c'est le fil électrique entouré d'une gaine de tissu : même sur le net, je n'ai pas trouvé à moins de 2€50 le mètre + frais de port...
