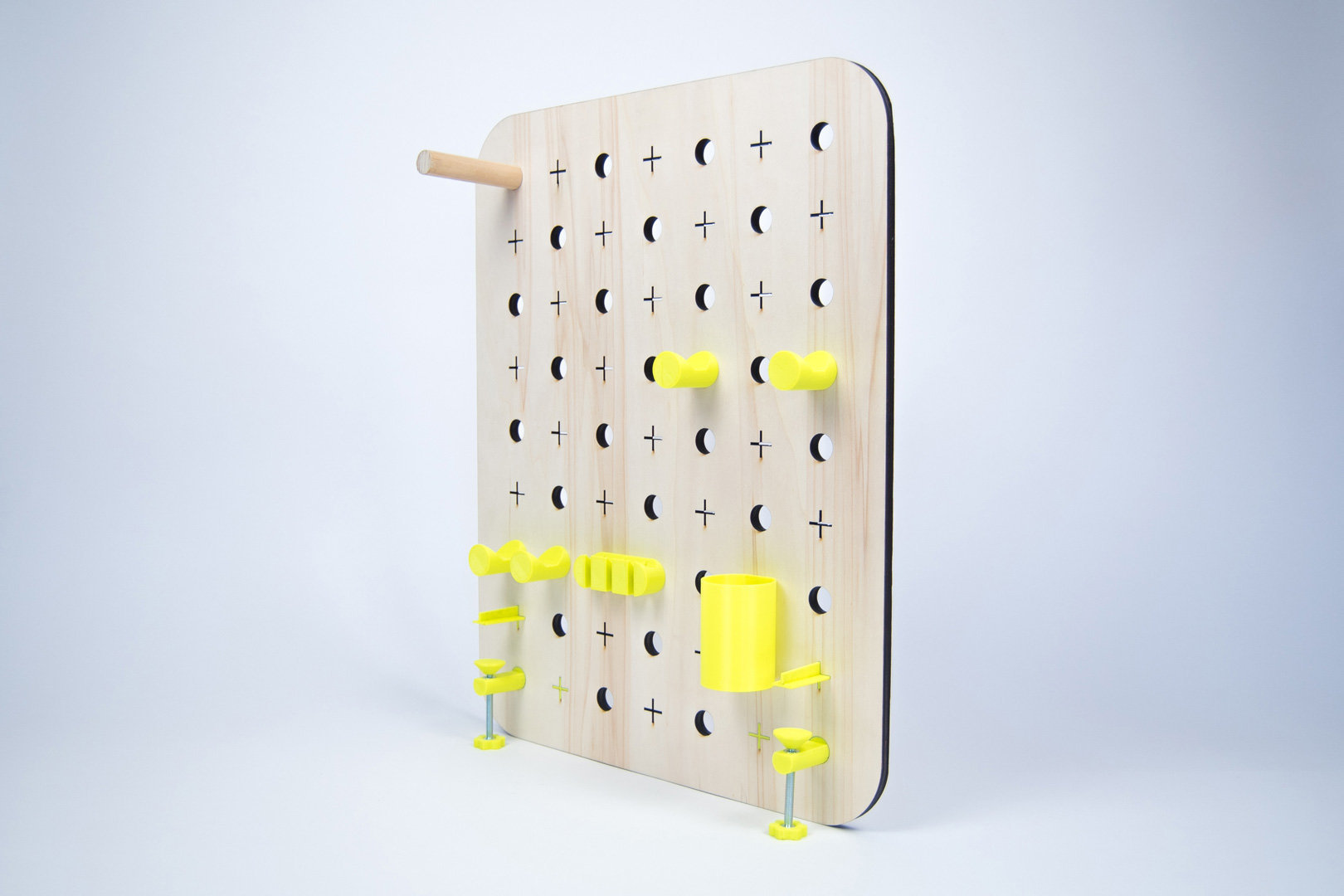

Plug and Make, c’est « connecte et fabrique ». C’est un mobilier en perpétuel évolution, qui veut s’adapter à l’habitat. Son principe est simple car il est pensé comme un plateau de jeux : une plaque de “Lego“ ou on vient y connecter et y fabriquer son propre univers. La seule différence, c’est qu’ici la plaque est une planche de contreplaqué et les briques sont des pièces imprimées en 3D ou des ronds de pin, le tout s’insérant dans des percements de différentes formes. Projet pour le Tremplin Jeunes Talents 2017, vous pouvez voter pour jusqu'au lundi 22 mai, merci -> http://bit.ly/PlugnMakeVote

Matériel :

Budget : Non défini

Fichiers :

Etape 1 : fabrication des pièces

Poncez avec la feuille abrasive les deux surfaces des panneaux de contreplaqués.

À partir du fichier vectoriel (.svg), découpez à la machine laser une plaque 500mm x 400mm et une plaque 900mm x 200mm par panneau de contreplaqué.

À partir des fichiers 3D (.stl), imprimez à l’imprimante 3D filament les plugs nécessaires au mode organiseur de bureau, au mode table basse et au mode organiseur d’entrée, pour ces modes se référer à la notice d’assemblage.

Etape 2 : préparation des pièces du mode organiseur de bureau

Plug and Make-préparation des pièces du mode organiseur de bureau

À l’aide de la scie à dos et la boîte à onglet débitez au moins trois ronds de sapin de 10cm de longueur. Ébavurez les ronds avec la feuille abrasive.

Etape 3 : assemblage des plugs serre-joint

Plug and Make-assemblage des plugs serre-joint

Assemblez deux plugs serre-joint en insérant deux écrous à 6 pans et deux vis tête à 6 pans à l’aide du marteau, vous pouvez également vous référer à la notice d’assemblage.

Etape 4 : insertion des plugs

Insérez les plugs serre-joint.
Insérez les plugs du mode organiseur de bureau selon vos envies ou référez-vous à la notice d’assemblage pour le modèle type.

Etape 5 : mise en place organiseur bureau

Plug and Make-mise en place organiseur bureau

Serrez l’ensemble sur votre table.

Profitez maintenant du mode organiseur de bureau en y déposant vos câbles, votre smartphone, votre casque, vos crayons et votre carnet.

Etape 6 : préparation des pièces du mode table basse

Plug and Make-préparation des pièces du mode table basse

À l’aide du coupe tube débitez quatre tubes de cuivre de 35cm de longueur. Emboitez les plugs base et embout de piètement à l’extrémité de chaque tubes. Insérez les quatre piètements dans les percements en forme de +.

Etape 7 : mise en place table basse

Insérez les plugs du mode table basse, se référer à la notice d’assemblage.
Profitez maintenant du mode table basse en y déposant votre smartphone, votre télécommande, votre livre de poche et votre plante.

Etape 8 : préparation des pièces du mode organiseur d'entrée

Plug and Make-préparation des pièces du mode organiseur d'entrée

Insérez les deux plugs support-mural.
Insérez les plugs du mode organiseur d’entrée, se référer à la notice d’assemblage.

Etape 9 : préparation du support

Percez deux trous horizontalement de Ø 5mm espacés de 80cm dans votre cloison d’entrée à l’aide de la perceuse. Avec le marteau enfoncez deux chevilles puis vissez deux vis tête fraisée.

Etape 10 : mise en place organiseur d’entrée

Plug and Make-mise en place organiseur d’entrée

Venez crocheter le panneau sur les deux têtes de vis fraisée.
Profitez maintenant du mode organiseur d’entrée en y déposant vos clés, votre enveloppe, vos crayons, votre sac et votre veste.

Etape 11 : réalisation des autres déclinaisons

Plug and Make-réalisation des autres déclinaisons

Maintenant vous avez toutes les clés en main pour utiliser “plug and make“.

Vous pourrez donc aussi réaliser le mode bout de canapé et le mode table de chevet en vous appuyant sur toutes les informations vues précédemment ainsi que sur la notice d’assemblage.
