Fabriquer un bartop (une mini borne d'arcade)

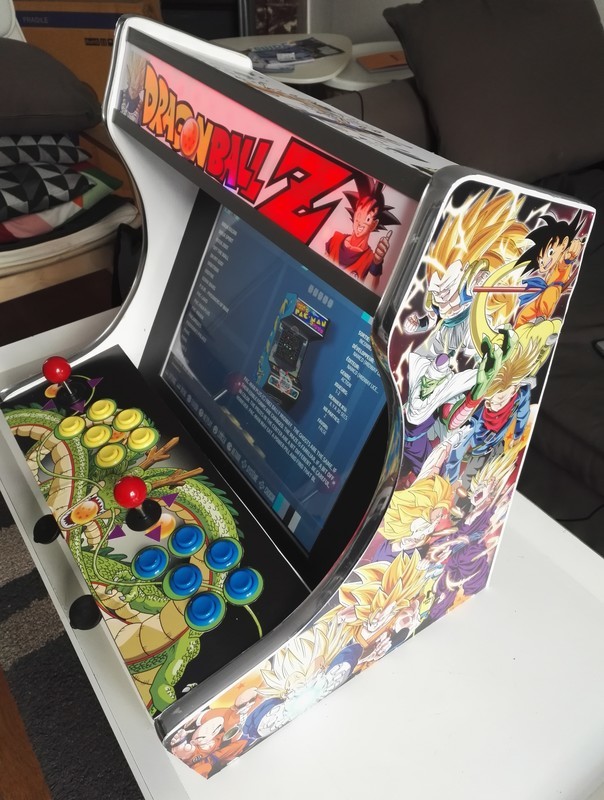

image principale Fabriquer un bartop (une mini borne d'arcade)

Difficulté:

Après avoir construit une sorte de borne d'arcade sur table IKEA :

https://www.bidouillesikea.com/bidouilles/salon/borne-darcade-avec-banc-lack-et-mosjo


j'ai souhaité passer au niveau supérieur et construire un bartop (une mini borne d'arcade)

J'ai passé beaucoup de temps à faire des recherches sur le Net pour faire un état des lieux et bien préparer mon projet.

Il est difficile de faire un tuto très détaillé, donc le but ici est de vous donner les grandes lignes de ce projet.

Matériel :

Budget : Non défini

Etape 1 : 1-Plans et Découpe

Après de multiple recherches, il s'avère que le plan type "Frankeez" est le plus simple et le plus commun.

Vous trouverez ici, 3 documents PDF :

Un plan d'ensemble avec les dimensions

Un plan des 2 côté latéraux avec les dimensions

Un plan du côté à imprimer sur feuilles A4 et à rassembler.

Je me suis procuré des planches MDF

800x600 * 15mm d'épaisseur

1200x600 *18mm, vous pouvez partir sur du 15mm également.

Tasseau 27*27mm

Divers vis à bois

mèche plate de 28mm (pour les boutons d'arcade)


Commencez par imprimer ces feuilles A4 et assemblez les grâce à du scotch

Posez le côté assemblé sur un plan MDF, fixez le au scotch et tracez avec un crayon le profilé

Découpez ce profil avec une scie sauteuse, c'est l'étape la plus délicate...

J'ai fait ça dans mon appartement, avec l'aspirateur, et en utilisant des tréteaux, et en prenant beaucoup de temps et de patience...

Utiliser du papier verre ainsi que des limes à bois pour adoucir les bords.


Reproduire ces étapes pour réaliser le 2ème côté.

assemblez les deux côtés ensemble avec des serres-joints et limer pour avoir deux parties homogènes.


Faite le reste des découpes en suivant le document pdf

Etape 2 : Assemblage des deux côtés

Cette étape consiste à assembler les deux côtés latéraux avec le bas

Le principe sera le même pour la suite des opération : Utiliser les tasseaux, deux vis d'un côté et deux vis de l'autre.

Vous pouvez renforcer la structure en utilisant de la colle à bois également.

Etape 3 : Emplacement boutons

Imprimer le fichier PDF ci joint et placer la feuille sur la planche appelée Panel

Faites un marquage avec une marteau et une vis à bois

Retirez la feuille, et percer les 12 passages bouton via une mèche de 28mm.

Il y a également deux trous de 14mm pour le passage des joysticks!

Attention à votre longueur de joystick et l'épaisseur du bois, j'ai du commandé des tiges longues pour rattraper ma bêtise


Pour le panel du bas, j'ai opté finalement pour 6 trous, deux boutons coin, deux boutons J1/J2, un bouton hotkey, un emplacement double USB de chez SmallCab et un emplacement Jack/USB de chez SmallCab, ces deux derniers permettent de brancher des manettes supplémentaires, un casque audio et la clé contenant les jeux.


Les deux planches doivent former un 90°, pour cela j'ai utilisé des petites équerres et de la colle en bois.


J'en ai profité pour faire deux grands trous sur la planche qui accueillera les hauts parleurs.

Etape 4 : Assemblage

Pas de recette miracle, je n'ai pas vraiment suivi les dimensions indiquées dans le document d'intro.

J'ai pas mal improvisé.


J'ai laissé un grand passage à l'arrière pour réaliser une planche qui se rabot pour accéder à l'intérieur du Bartop.


Le panel est boutons est également amovible grâce à un système de charnières et de loqueteaux aimantés, c'est très utile en cas de soucis.


Un conseil : Soyez patients!

Etape 5 : Fixation écran

La plupart des écrans possède 4 vis taraudés, donc sur la planche écran, j'ai rapporté les entraxes et percer 4 trous.

Il faut prévoir de longues vis

Mettez deux tasseaux à chacun des bords pour fixer l'ensemble écran planche sur le bartop.


Pour cacher les bord, j'ai découpé une plaque de plexi, j'ai appliqué une couche de Vinyle et j'ai découpé la partie intérieur comme sur la photo.

Etape 6 : Peinture

Après avoir bien poncé, j'ai mis deux couche de peinture blanche au pinceau.

Sur la planche arrière, j'ai déssiné un space invader en perçant un certain nombre de trous.

Etape 7 : Câblage

Au niveau du câblage, j'ai mis une multiprise dont j'ai coupé le bout pour le raccorder à une prise femelle.

J'ai placé tous les boutons, joytick etc, et j'ai câblé en suivant les tutos Recalbox.

Le kit acheté chez SmallCab est proposé avec une carte USB, toutes les informations ici :

https://www.smallcab.net/download/manuel/manuel-encodeur-joystick-deux-joueurs.pdf


Etape 8 : Décoration

J'ai réalisé la décoration sous Photoshop CS2 qui est gratuit.

Le principe est simple, il suffit de superposer les images (plutôt calques), pour cela, je vous invite à trouver des images format PNG, car c'est transparent et donc plus simple à travailler.


J'ai ensuite imprimé mes stickers sur Internet via le service Pixartprinting.


Je vous invite à suivre ce tuto :

https://easyclic-info.com/2018/05/28/comment-imprimer-des-stickers-bartop-ou-borne-darcade/


https://www.pixartprinting.fr/


Pour l'application des Stickers, vous trouverez pas mal de tuto sur Internet, il faut surtout pas se précipiter!

Etape 9 : Recalbox

Le système d'émulation est Recalbox, il s'agit d'une distribution pour Raspberry Pi, qui permet d'arriver directement sur l'interface de jeu et qui intègre énormément d'outils pour un rétrogaming réussi.

Je vous invite à faire les premiers tests sur votre téléviseur.

Il est inutile de refaire un tuto ici, car le site officiel est très bien documenté :

https://www.recalbox.com/


Etape 10 : Résultat final

Un beau projet qui fait rêver petits et grands!

N'hésitez pas si vous avez des questions.

Etape 11 :

Sources :

http://forum.hfsplay.fr/plans-prets-emploi/bartop-frankeezz-t6425.html


bonjour franchement super boulot,je suis entrain de faire la même bien-sur avec tes tutos moi qui pas du tout bricoleur .

j arrive sur la phase pour les stickers, je n arrive pas a faire le plan et mettre les images pour habiller la bartop.

j'aurais voulu  savoir si vous pouviez poster vos plan photoshop svp.

merci beaucoup

Beau travail.

J'ai bien envie de me lancer, mais j'hésite avec un boitier Pandora Box 9 à la place de Recalbox. Ça doit être plus facile à installer ?

Merci :)

Je ne connais pas bien Pandora Box, mais Recalbox sous Raspberry Pi est très bien documenté et ça ne cesse d'évoluer.

Bonjour,

très joli bartop ! où avez-vous trouvé votre molding chromé ? est il autocollant ?

bonjour, auriez vous une astuce pour le molding ?

Bonjour, J'ai utilisé des bandes chrome adhésives, achetées sur Amazon, vous avez plusieurs diamètres en fonction de votre bois, il faut pas hésiter à mettre de la colle en plus

bonjour,

super projet j’essaie de le refaire mais je coince juste pour les stickers.

je serais preneur pour les plans pour les stickers

merci par avence



Bonjour, les fichiers sont volumineux, je vous invite à les récupérer rapidement ici :

https://we.tl/t-dQXhthDkMn


bonjour,

c'est vraiment du bon travail.

Pourrais-tu transmettre le fichier photoshop?

Merci à toi

Bonjour, les fichiers sont volumineux, je vous invite à les récupérer rapidement ici :

https://we.tl/t-dQXhthDkMn

Bonjour,

Super boulot, je pense que je vais faire le même. Petite question quel est la taille de l'écran?

Merci

Superbe travail, franchement et c'est très bien expliqué. Merci beaucoup

Aurais tu un gabarit pour les stickers ou même les fichiers de stickers stp ?

merci d'avance

à récupérer ici :

j'ai un côté droit "méchants" à offrir si vous êtes proche Nanterre.

https://www.dropbox.com/s/tzzu27b84dyolpn/BartopDBZ_psdFiles.rar?dl=0


Bonjour super travail

Ca me donne envie de faire la mienne

Tu pourrais mettre les liens de là ou tu as acheté ton matériel (boutons, joystcik...)

Merci d'avance

Slel

SmallCab principalement c'est précisé dans le tuto ;)

Bonjour je Vien de fabriquer mon bartop grâce a vous, il manque plus que les autocollant j'aimerais bien avoir les plan Photoshop pour quelle soit finis a 100% merci d'avance.

à récupérer ici :

j'ai un côté droit "méchants" à offrir si vous êtes proche Nanterre.

https://www.dropbox.com/s/tzzu27b84dyolpn/BartopDBZ_psdFiles.rar?dl=0

salut , tu as vraiment fait un beau travail , j'aimerais bien essayer aussi mais malheureusement le lien pour télécharger les plans du bartop ne s'affiche pas . ou pourrai-je le télécharger ?

Bonjour, avez vous essayé ce lien (dans les commentaires) https://www.dropbox.com/s/tzzu27b84dyolpn/BartopDBZ_psdFiles.rar?dl=0

Bonjour, super tuto mais pas de plan, je galère vraiment pour en trouver. Merci.

Je ne sais pas où sont passé les fichiers...j'ai mis ce que j'ai retrouvé sur mon PC, désolé peut pas aider plus.

https://www.dropbox.com/sh/z80c74phngpxflf/AADDdBCKd0HpOAggUB6-OHVEa?dl=0

Bonjour

Les fichiers pdf du plan de découpe et du panel ne sont plus accessibles ??

Je ne sais pas où sont passé les fichiers...j'ai mis ce que j'ai retrouvé sur mon PC, désolé peut pas aider plus.

https://www.dropbox.com/sh/z80c74phngpxflf/AADDdBCKd0HpOAggUB6-OHVEa?dl=0

Bonsoir, aurait-tu les plans de coupe, impossible de trouver.

Merci

Je ne sais pas où sont passé les fichiers...j'ai mis ce que j'ai retrouvé sur mon PC, désolé peut pas aider plus.

https://www.dropbox.com/sh/z80c74phngpxflf/AADDdBCKd0HpOAggUB6-OHVEa?dl=0

Voici les liens qui fonctionnent à ce jour :
Schémas
https://www.dropbox.com/sh/z80c74phngpxflf/AADDdBCKd0HpOAggUB6-OHVEa?e=1&dl=0

PSD pour logo :
https://www.dropbox.com/s/tzzu27b84dyolpn/BartopDBZ_psdFiles.rar?e=1&dl=0

Pierrick

Bonjour

Voici les liens qui fonctionnent à ce jour :
Schémas https://www.dropbox.com/sh/z80c74phngpxflf/AADDdBCKd0HpOAggUB6-OHVEa?e=1&dl=0

PSD pour logo : https://www.dropbox.com/s/tzzu27b84dyolpn/BartopDBZ_psdFiles.rar?e=1&dl=0

Pierrick
