DIY : thermostat à diodes, pas cher

image principale DIY : thermostat à diodes, pas cher

Difficulté:

Dans ce tutoriel, je vous montre comment fabriquer un thermostat avec des composants "fond de tiroir". l'ensemble ne dépasse pas les 30€ sur le site Gotronic.fr En effet, il est possible de mesurer une température avec une simple diode. (bon, j'utilise 3 diodes et la partie relais est anecdotique ...) Si la conception est simple, les fonctions de filtrage le sont un peu moins, mais bon, elles sont déjà faites ! Pour les experts: un lissage sur 60 valeurs et une pondération pour éviter les phénomènes de "pompages" le tout sans avoir besoin d'un cycle d'hystérésis. A l'origine développée pour un frigo en panne de thermostat, même si la valeur mesurée n'est pas parfaitement fidèle à la température réelle, j'ai découvert que ce procédé était plus adapté aux variations brutales de températures (ouverture de porte) qu'un thermomètre plus conventionnel... La plage de température est particulièrement large et la mesure est insensible à l'humidité, ce qui permet toutes sortes d'adaptations... Attention, ce montage nécessite de souder des composants et comporte une partie en 220V ! d'où les 3 étoiles ;) Attention !! le relais est limité à 5A soit environ 1000W (pour un radiateur électrique, préférer un relais statique)

Matériel :

Budget : Non défini

Fichiers :

Etape 1 : Préparation de la sonde

Vous allez souder 3 diodes sur 3 fils.

Attention au sens des diodes (exactement comme sur la photo ! )




Etape 2 : conception de la platine

Bon, vous n'êtes pas obligés, il existe des modules tout faits dans le commerce ... mais j'ai dit pas cher !

Pas de panique, c'est simple :

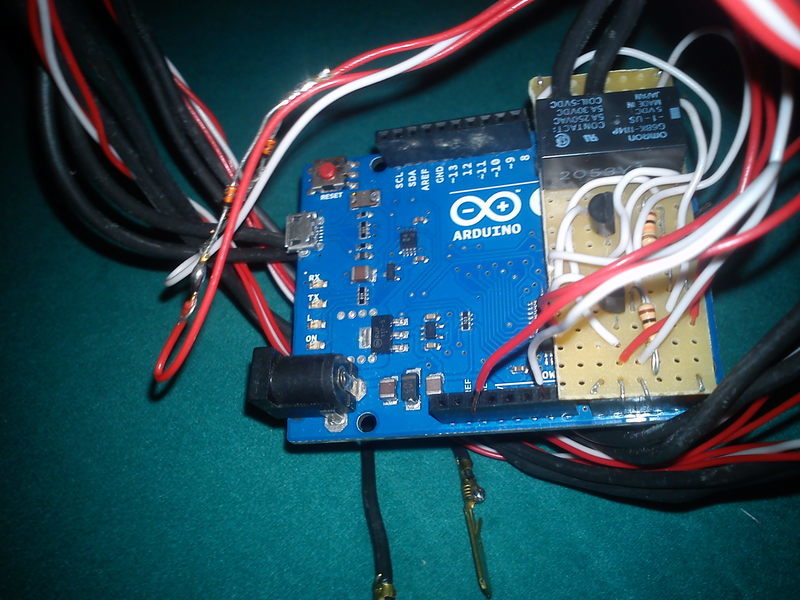

vous emboîtez les composants sur la carte pour que tout ce petit monde tienne entre les connecteurs de l’Arduino et vous soudez ensemble ceux qui doivent l'être (comme sur le schéma)

PS: pour les fils électriques (1.5mm2 dans mon cas), j'ai fait des trous un peu plus grand (selon le fil)


Mon relais est particulier: il comporte deux positions. Comme ça, si la platine est éteinte, le contact reste en position.

Etape 3 : préparer l'Arduino

Il vous faut un Arduino, n'importe lequel !


il faut charger le programme:


connectez l’Arduino à un PC sur lequel vous aurez chargé l'IDE Arduino Desktop ( https://www.arduino.cc/en/Guide/HomePage)


le chargement s'effectue en 3 étapes:


étape 1 = choisir le type d'Arduino: menu Outil puis "Type de carte"  et "Port"   (vérifiez en faisant "Get Board Info")


étape 2 = copiez-collez le programme


étape 3 = Téléversez (bouton rond avec la flèche)


en cas d'erreur, recommencez l'étape 3


une fois chargé, lancez le traceur (menu Outil -> traceur série)


Attendez que la courbe se stabilise ...  plus c'est lent plus c'est stable!


Vous pourrez modifier le seuil en modifiant la valeur 400 de la ligne 230.

Enfin, une fois le programme chargé, vous pouvez alimenter l'Arduino avec un petit transformateur, puis le débrancher de l'ordinateur.

Mettez ce petit monde dans une boite et oubliez le ...
